【產品概覽】

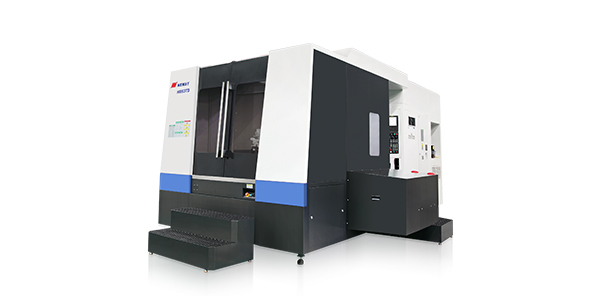

機床主體結構為倒T型，全動柱式結構，大跨距設計，高剛性，高強度。在加工過程中可以自動交換工作臺和刀具，可一次裝夾進行四個面的銑削，鉆孔，擴孔，鏜孔，鉸削，攻絲等多種工序?，F(xiàn)代化的機床及控制理念、緊湊的結構設計，保證高效率和高精度的單件或中小批量產品的加工要求。適用于進行箱體類零件的復雜加工。
典型加工件
 |
發動機缸體 |
 |
控制器箱體 |
 |
葉輪 |
 |
套管四通 |
【產品特征】
 |
 |
|
|
01、高剛性整體設計 經典倒T結構床身，保證整體高剛性，排屑、排水易處理。 |
02、螺旋排屑結構 立柱兩側螺旋排屑器與X軸兩側螺旋排屑器、鏈板提升器構成自動排屑系統，最大程度減少機床熱變形，確保機床加工精度。 |
|
 |
 |
|
|
03、主變速 德國進口ZF齒輪箱，兩檔變速兼顧高速和低速大扭矩要求。 |
04、進口主軸、絲杠、導軌和軸承 臺灣進口主軸、絲杠、導軌和軸承，精度高，壽命長 |
|
|
項目 |
單位 |
HM50TS(BT40/BT50) |
HM50TD(BT40/BT50) |
HM63TS |
HM63TD |
HM6380TD |
HM80TS |
HM80TD |
HM100TS |
HM100TD |
HM100TL |
HM125TS |
HM125TD |
HM125TBS |
HM125TBD |
|
工作臺尺寸 |
mm |
500×500 |
500×500 |
630×630 |
2-630×630 |
2-630×630 |
800×800 |
2-800×800 |
1000×1000 |
2-1000×1000 |
1000×1000 |
1250×1250 |
2-1250×1250 |
1250×1250 |
2-1250×1250 |
|
工作臺最大載荷 |
kg |
600 |
600 |
1200 |
1200 |
2000 |
1600 |
1600 |
2000 |
2000 |
3000 |
4000 |
4000 |
4000 |
4000 |
|
三軸行程X/Y/Z/W |
mm |
750×600×650 |
750×600×650 |
1000×850×900 |
1000×850×900 |
1000×850×900 |
1400×1050×1050 |
1600×1100×1100 |
1600×1100×1100 |
1600×1100×1100 |
2100×1300×1300 |
2200×1500×1500 |
2200×1500×1500 |
2200×1500×1500×500 |
2200×1500×1500×500 |
|
三軸快移速度X/Y/Z |
m/min |
30/20/30[30/24/30]
|
20[30] |
16[24] |
16[24] |
16[24] |
20 |
20 |
20 |
20/20/20/5 |
20/20/20/5 |
||||
|
主電機功率 |
kW |
15/18.5[11/15] |
15/18.5[18.5/22] |
15/18.5[22/26] |
15/18.5[22/26] |
22/26 |
22/26 |
22/26 |
22/26 |
22/26 |
|||||
|
刀庫容量 |
把 |
32（圓盤式)(BT40) 24(圓盤式)(BT50) |
40（鏈?zhǔn)剑?/span> |
40（鏈?zhǔn)剑?/span> |
40（鏈?zhǔn)剑?/span> |
40（鏈?zhǔn)剑?/span> |
40（鏈?zhǔn)剑?/span> |
40（鏈?zhǔn)剑?/span> |
40（鏈?zhǔn)剑?/span> |
60（鏈?zhǔn)剑?/span> |
60（鏈?zhǔn)剑?/span> |
60（鏈?zhǔn)剑?/span> |
60（鏈?zhǔn)剑?/span> |
60（鏈?zhǔn)剑?/span> |
|
