【產品概覽】

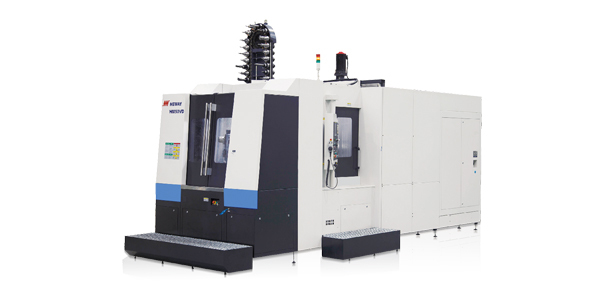

機床主體結構為正T型，全動柱式結構，大跨距設計，高剛性，高強度。在加工過程中可以自動交換工作臺和刀具，可一次裝夾進行四個面的銑削，鉆孔，擴孔，鏜孔，鉸削，攻絲等多種工序?，F(xiàn)代化的機床及控制理念、緊湊的結構設計，保證高效率和高精度的單件或中小批量產品的加工要求。
典型加工件
 |
發動機缸體 |
 |
控制器箱體 |
 |
葉輪 |
 |
套管四通 |
【產品特征】
 |
|
|
|
01、高剛性的整體設計 多點支撐、大跨距設計、M型筋布局，各部件受力狀態佳，強度、剛性、切削強度俱佳。 |
02、底座結構 采用T型結構大跨距設計, 整體結構床身, 抗扭抗彎能力強。 |
|
 |
 |
|
|
03、主變速 德國進口ZF齒輪箱，兩檔變速兼顧高速和低速大扭矩要求。 |
04、進口主軸、絲杠、導軌和軸承 臺灣進口主軸、絲杠、導軌和軸承，精度高，壽命長 |
|
【技術參數】
|
項目 |
單位 |
HM50VS(BT40) |
HM50VS(BT50) |
HM50VD(BT40) |
HM50VD(BT50) |
HE50D |
HE63S |
HE63D |
HE80S |
HM80VD |
HM100VS |
HM100VD |
|
工作臺尺寸 |
mm |
500×500 |
2-500×500 |
2-500×500 |
630×630 |
630×630 |
800×800 |
800×800 |
1000×1000 |
2-1000×1000 |
||
|
工作臺最大載荷 |
kg |
500 |
500 |
500 |
1200 |
1000 |
1500 |
1500 |
2000 |
2000 |
||
|
三軸行程X/Y/Z |
mm |
900/750/800 |
900/750/800 |
730/730/800 |
1000/900/ 1000 |
1000/900/1000 |
1250/900/1100 |
1250/900/1100 |
1400/1020/1050 |
1400/1020/1050 |
||
|
三軸快移速度X/Y/Z |
m/min |
50 |
50 |
60 |
60 |
60 |
60 |
60 |
30 |
30 |
||
|
主電機功率 |
kW |
11/15 |
11/15 |
15/18.5 |
18.5/22 |
18.5/22 |
22/26 |
22/26 |
22/26 |
22/26 |
||
|
刀庫容量 |
把 |
32 |
40 |
32 |
40 |
40（圓盤） |
40 |
40 |
40 |
40 |
40（鏈式） |
40（鏈式） |
