【產品概覽】

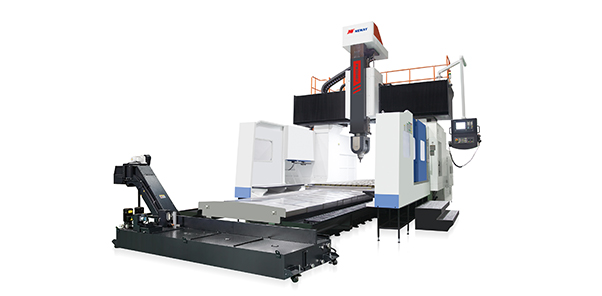

PM-U系列五軸聯動龍門加工中心：龍門框架固定，工作臺在床身上的移動為X軸，主軸箱在滑鞍內移動為Z軸，滑鞍連同主軸箱在橫梁上移動為Y軸。
擺頭繞Z軸的旋轉為C軸， 電主軸繞X軸的旋轉為A軸。
該系列機床Z軸采用4條進口滾柱直線導軌環抱結構，保證傳動剛性及快速響應性。
選用歐洲進口五軸頭。多種規格主軸功率及轉速可供客戶選擇。
PMB-U高架五軸：
本機床采用工作臺固定，橫梁等部件前后移動的結構形式。進口A/C附件頭配合電主軸、25m/min的快移速度、Z軸四線軌、大滑枕的結構具有高剛性、高速、穩定、高效等特點，適用于民用航空類零件的加工。【產品概覽】
PMU五軸聯動龍門加工中心以黑色及有色金屬、鋁合金、磨具鋼等材料為加工對象，特別適用于復雜曲面零件的加工。具有高速、高精度、高柔性、環保等特點，是加工民用航空領域高端零件的首選。
本機床采用SIEMENS 840Dsl數控系統。歐洲進口AC擺頭，剛性好，精度高，穩定性強。機床進給由三個直線坐標軸即X軸、Y軸、Z軸和兩個旋轉軸即C軸和A軸構成。三個直線坐標軸均采用SIEMENS伺服電機、進口滾珠絲杠驅動，配海德漢光柵尺，實現全閉環控制。A軸、C軸及電主軸通過力矩電機驅動，內置圓光柵反饋位置信號，保證擺頭精度。
【技術參數】
|
項目 |
單位 |
PM2040U |
PM2060U |
PM2560U |
PM2580U |
|
工作臺寬度 |
mm |
2000 |
2500 |
||
|
工作臺長度 |
mm |
4000 |
6000 |
6000 |
8000 |
|
工作臺行程（X軸） |
mm |
4200 |
6200 |
6200 |
8500 |
|
滑鞍行程（Y軸） |
mm |
3200 |
3700 |
||
|
滑枕行程（Z軸） |
mm |
1000[1250][1500] |
1000[1250][1500] |
||
|
兩立柱之間距離 |
mm |
2800 |
3300 |
||
|
轉速范圍 |
r/min |
24000 |
24000 |
||
|
最大輸出扭矩 |
N.m |
60/73 |
60/73 |
||
|
主軸電機功率 |
kW |
37/46 |
37/46 |
||
